1、說明
     內圓切割機主要用于磁性硬脆材料的切割，設定幾種片厚規格自動切割計數完成。通過控制橫向縱向步進電機的位置速度進行加減速切割和厚度控制。人工只需進行開機對刀和數量參數設定，其他自動完成。
2、設計

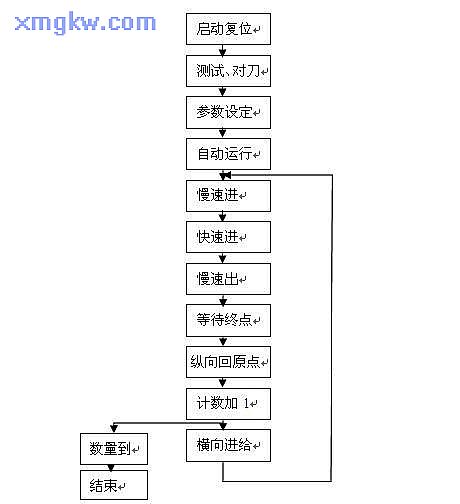

      以文本顯示器為人機界面進行操作和設定。本系統由兩臺步進電機為主要構成元件，一臺橫向進給，一臺縱向進刀，縱向以一個極限開關為原點，以一個接近開關為終點。其工作流程如圖1所示：

                                             圖1
3、PLC程序設計
     3.1 速度控制

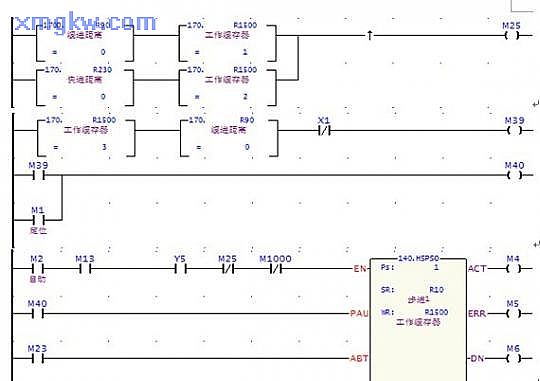

      對于本系統的加減速切割將其設計成多段速模式，將緩進緩出距離只用一個寄存器，即只需設定一個距離，本系統還要求有時只需快速或只需慢速，鑒于進刀要求不嚴格，可在定位程序外部用比較指令比較距離是否為0來跳過緩進程序或快進程序，程序如圖2所示：



 3.2 距離運算

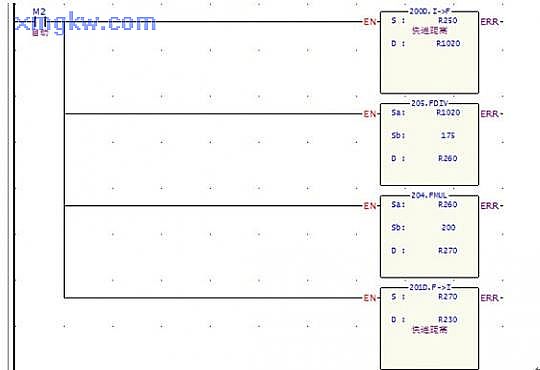

        距離信息由文本顯示器輸入，取得步進電機的步距角，絲桿螺距信息，在PLC內部采用四則運算進行換算，換算成脈沖數進行控制。

4、參數設定
     以文本顯示器為界面進行設定。

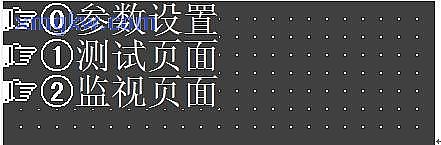

選擇頁面：

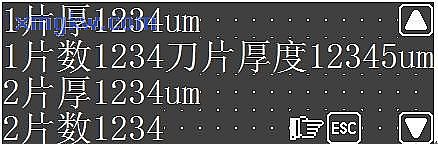

參數設置1：

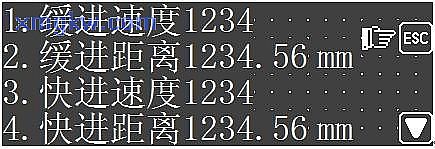

參數設置2：

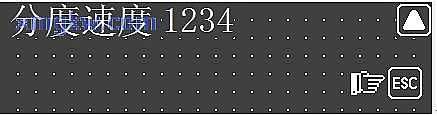

參數設置3：

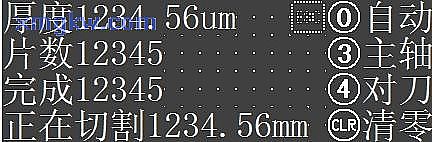

控制和監視頁面：

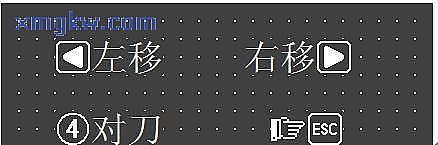

測試和對刀頁面：

5、結束語
該系統運行方便，可用簡單的操作完成高精度的切割工作，提高了系統普及性，提高了工作效率。
