【控制要求】大型公用水塔利用模擬式液位高度測量?jī)x (0~10V電壓輸出 )測量水位高度，以便對水位進行控制。當檢測水位處于正常高度時，水位正常指示燈亮；當檢測水塔只剩余 1/4水量時，開始給水；當檢測水位到達上限時，報警并停止給水。

【元件說明】

PLC 元件	控制元件說明
Y0	給水閥開關： (當模擬式液位高度測量值 = 4000下限設置值時 )
Y1	水位正常指示燈
Y2	水位上限報警器 (當模擬式液位高度測量值 = 16000上限設置值時 )
D4072	模擬式液位高度測量值（范圍： 0-16000）

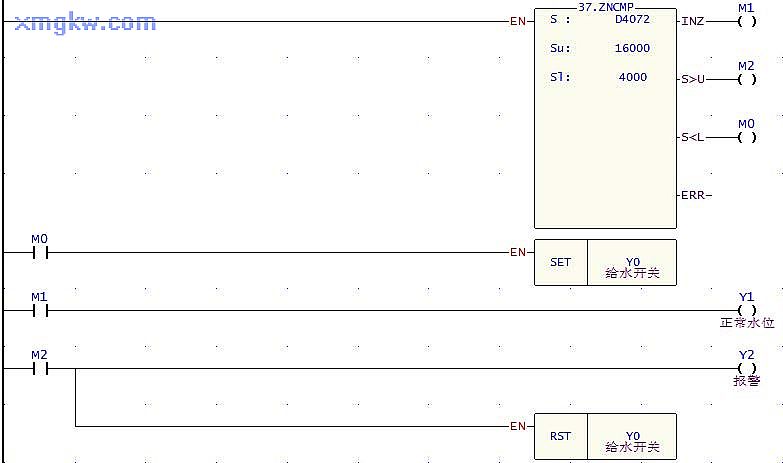

【控制程序】

【程序說明】

利用模擬式液位高度測量?jī)x (0~10V電壓輸出 )測量得到水位高度，經過 FBs-B4DA模擬量板轉換成數值后存放在模擬量輸入緩存器（ IR）D4072中，通過對 D4072值的判斷來控制水位，使水位處于正常的高度。
D4072值小于 4000時，水位偏低， M0=ON，SET指令被執行， Y0被置位，給水閥開關打開，開始給水。
D4072值介于 4000-16000之間時，水位正常， M1=ON，Y1被導通，則水位正常指示燈亮。
D4072值大于 16000時，水位到達上限， M2=ON，Y2被導通，水位到達上限警報器被拉響；同時 RST指令被執行， Y0被復位，給水閥開關關閉，停止給水。
