自保持回路應用

2015-6-30 15:53:25 人評論 次瀏覽 分類：永宏應用案例

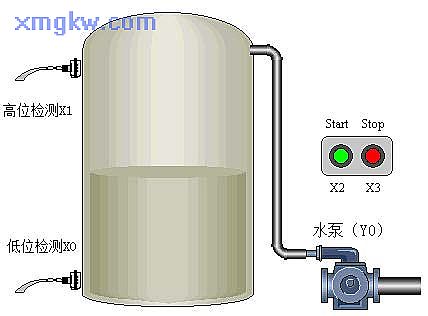

【控制要求】水塔儲水控制：當按下 START按鈕 X2或塔內儲水量低于低水位檢測光電 X0時，水泵（ Y0）開始運行，抽水至水塔內；當按下 STOP按鈕 X3或塔內儲水量高于高水位檢測光電 X1時，水泵停止抽水工作。
【組件說明】
PLC 軟元件 控制說明
X0 低水位檢測光電：當水位高于此光電時， X0狀態為 ON，否則 X0狀態為 OFF。
X1 高水位檢測光電：當水位高于此光電時， X1狀態為 ON，否則 X1狀態為 OFF。
X2 START按鈕：按下時， X2狀態為 ON
X3 STOP按鈕：按下時， X3狀態為 ON
Y0 抽水泵電機
【控制程序】

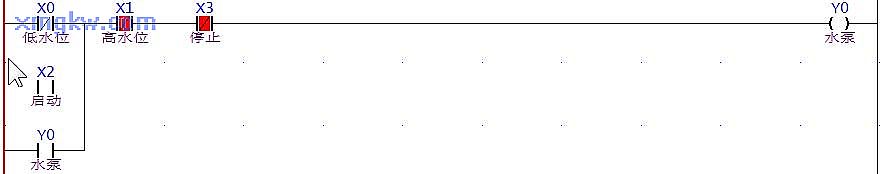

● 傳統自保持回路

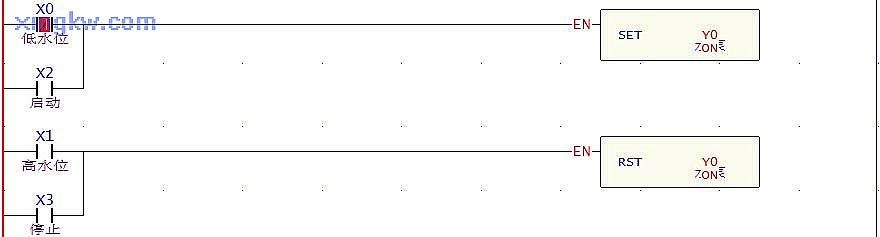

● SET/RST自保持

【程序說明】
  1. START按鈕時，X2=ON，SET指令被執行， Y0水泵電機開始抽水；或者當塔內水量低于下限水位時，X0=OFF也會自動執行 SET指令，開啟水泵抽水至水塔。
  2. STOP按鈕，X3=ON，RST指令執行， Y0水泵電機停止抽水；另外一種停止抽水的情況是：當塔內水量高于水位上限后， X1=ON，也會使 RST指令執行， Y0被復位，水泵電機停止抽水。
